Экран на радиатор должен подходить по ширине, высоте и глубине, не упираться в подоконник и не перекрывать доступ к трубам, кранам и терморегулятору. Ошибка даже в 1–2 см может помешать установке конструкции или ухудшить циркуляцию тёплого воздуха. Поэтому перед заказом важно определить тип модели и правильно снять размеры.
Для работы понадобятся рулетка с жёстким полотном, карандаш, бумага и уровень. Все значения лучше записывать в миллиметрах. Каждый параметр измеряют минимум в двух-трёх точках, поскольку стены, пол и подоконник могут иметь перекосы. Для модели, устанавливаемой внутрь ниши, ориентируются на минимальное значение, а для короба, закрывающего батарею снаружи, — на максимальный габарит.
До начала замера осмотрите радиатор и отметьте всё, что выступает за его контур: трубы, краны, термоголовку, муфты, крепления и подводку. Проверьте, можно ли будет пользоваться вентилями после монтажа. При необходимости следует заранее предусмотреть съёмную панель, люк или открывающуюся боковину.
Общие правила и обязательные зазоры
Размер батареи и размер готового экрана — не одно и то же. К габаритам радиатора добавляют монтажные и вентиляционные припуски. Экран не должен прилегать к нагревающимся элементам вплотную. Между ним и батареей рекомендуется оставлять не менее 20–30 мм, а рядом с трубами, кранами и терморегуляторами — от 30 мм. Если элемент нужно поворачивать, снимать или обслуживать, запас лучше увеличить до 50–70 мм.
Между верхней частью экрана и подоконником желательно сохранить не менее 50 мм. Этот промежуток нужен для выхода нагретого воздуха. Если подоконник расположен низко, лучше выбрать плоскую или навесную модель с открытым верхом либо короб с вентиляционной решёткой. Полностью перекрывать пространство над радиатором нельзя: это снижает эффективность обогрева и может усиливать запотевание окна.
На схеме для изготовителя нужно указать:
- ширину, высоту и глубину радиатора;
- расстояние от батареи до пола и подоконника;
- расстояние от стены до самой выступающей точки;
- положение и диаметр труб;
- расположение кранов и терморегулятора;
- наличие плинтуса, выступов и других препятствий.

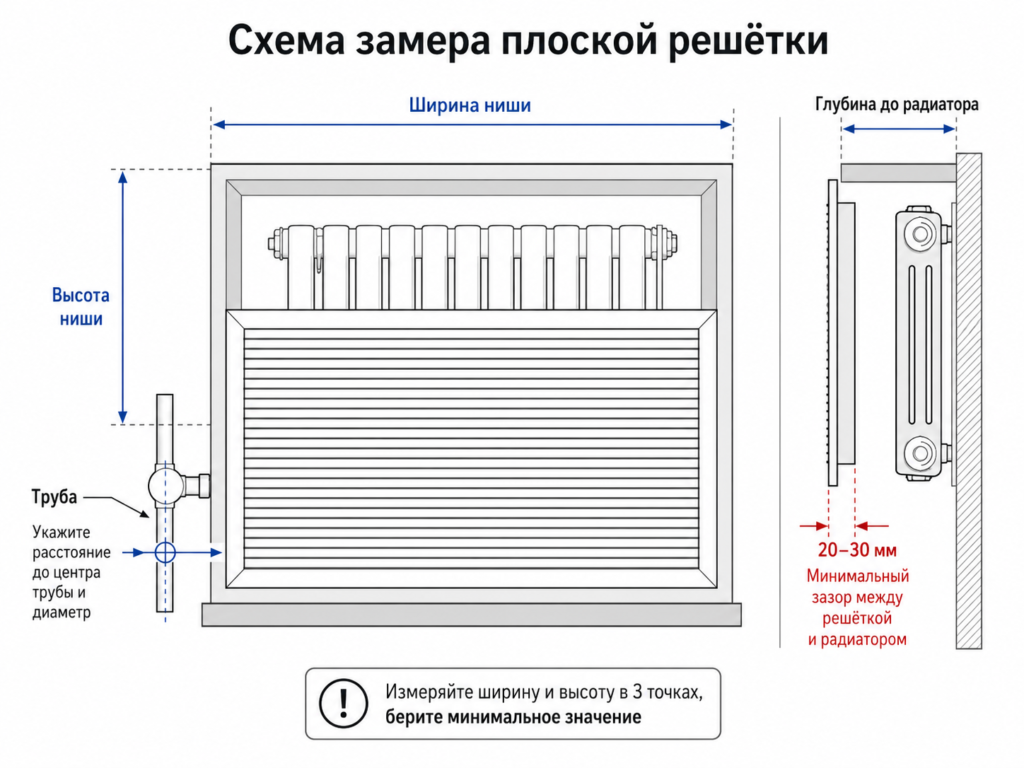

Схема замера плоской решётки
Плоская решётка закрывает только фронтальную часть батареи. Она может устанавливаться внутрь ниши или перекрывать проём снаружи.
- Измерьте ширину ниши сверху, по центру и снизу. Запишите минимальное значение.
- Измерьте высоту слева, по центру и справа. За основу также возьмите наименьший результат.
- Проверьте глубину от передней плоскости проёма до радиатора. Между решёткой и батареей должно оставаться минимум 20–30 мм.
- Если трубы проходят рядом с будущей панелью, укажите расстояние от края ниши до центра каждой трубы и её диаметр.
- Измерьте диагонали проёма. Разница между ними покажет возможный перекос.
Для установки внутри ниши обычно нужен небольшой монтажный допуск, но самостоятельно вычитать его из размеров не следует. Передайте производителю фактические параметры проёма и укажите способ крепления. Изготовитель сам рассчитает необходимые зазоры с учётом материала и конструкции.
Если решётка будет закрывать нишу снаружи, дополнительно измерьте свободное пространство вокруг проёма. Нахлёст декоративной рамки должен быть одинаковым, а крепления не должны попадать на трубы или пустоты в стене.

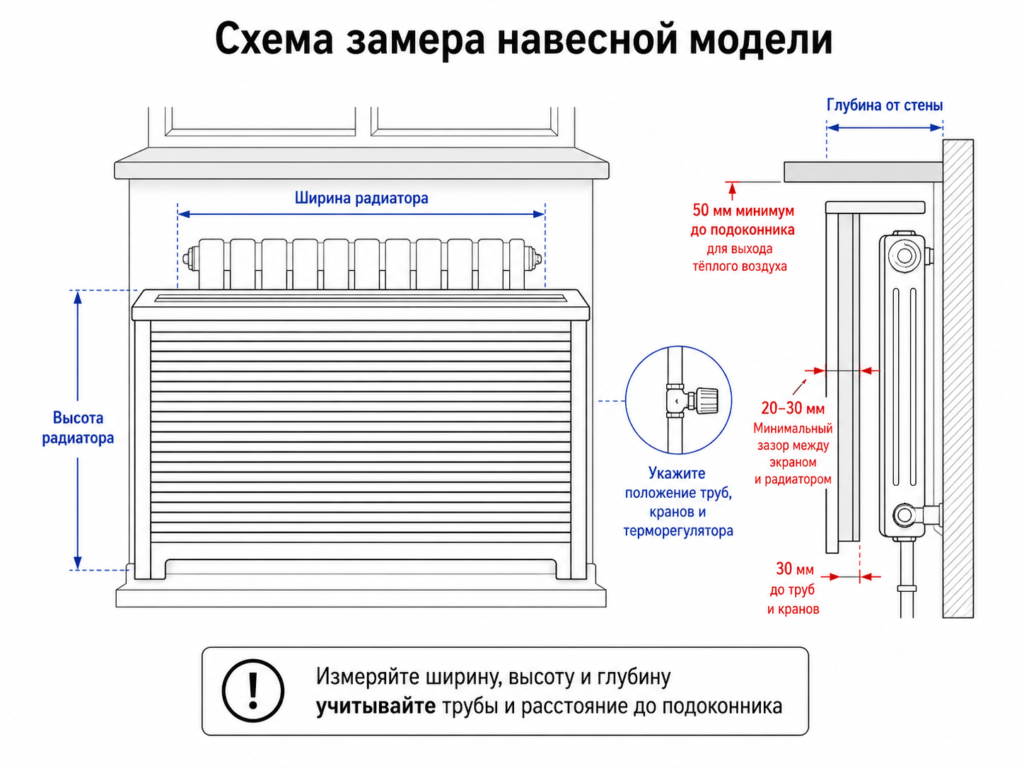

Схема замера навесной модели
Навесной экран крепится непосредственно на радиатор и чаще всего закрывает его спереди и сверху. Для него важны полные габариты батареи и свободное пространство над ней.
- Измерьте ширину радиатора от крайней левой до крайней правой точки, включая заглушки и соединения.
- Определите высоту от нижнего до верхнего края батареи.
- Измерьте глубину от стены до самой выступающей точки радиатора.
- Проверьте расстояние от верха батареи до подоконника. Для навешивания и выхода воздуха требуется не менее 50 мм.
- Укажите положение боковых труб, кранов и терморегулятора.
- Измерьте вылет подоконника от стены, чтобы верхняя часть экрана не упиралась в него.
К ширине и высоте батареи добавляют технологический запас. Обычно он составляет 20–30 мм с каждой стороны, но при наличии крупных вентилей, кронштейнов или соединений требуется больше места. Навесную модель нельзя заказывать точно по корпусу радиатора: слишком плотная посадка затруднит монтаж, уборку и снятие конструкции.

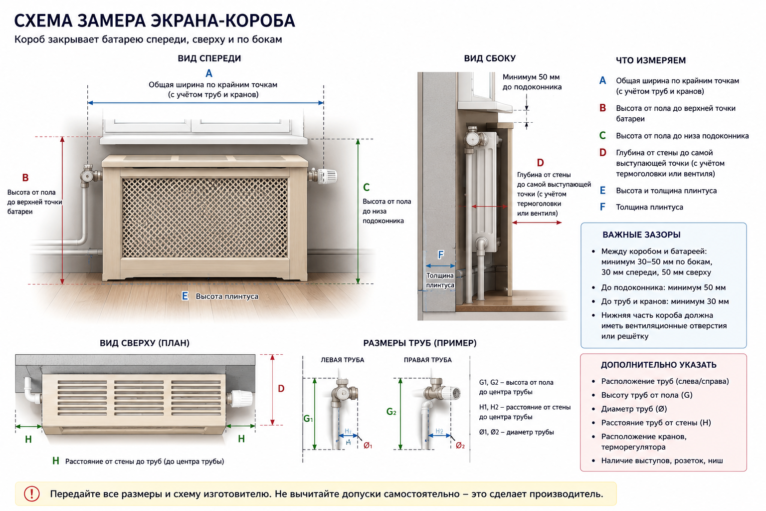

Схема замера экрана-короба
Короб закрывает батарею спереди, сверху и по бокам, поэтому требует наиболее пофвьштдробной схемы.
- Измерьте общую ширину участка по самым крайним точкам радиатора, труб и кранов.
- Определите высоту от пола до верхней точки батареи и отдельно — до подоконника.
- Измерьте глубину от стены до наиболее выступающего элемента, включая термоголовку или вентиль.
- Зафиксируйте высоту и толщину плинтуса. Если короб будет стоять у стены, в боковинах понадобятся вырезы.
- Для каждой трубы укажите высоту от пола до её центра, расстояние от стены, наружный диаметр и направление выхода.
- Проверьте, останется ли доступ к запорной арматуре. При необходимости закажите съёмную часть или открывающуюся боковину.
- Сравните высоту и глубину в нескольких точках, чтобы выявить перепад пола или неровность стены.
Внутренние размеры короба должны быть больше габаритов радиатора. По бокам желательно оставить минимум 30–50 мм, спереди — от 30 мм, сверху — не менее 50 мм. В верхней панели необходимы вентиляционные отверстия или решётка. Нижнюю часть также нельзя закрывать наглухо: холодный воздух должен поступать к батарее снизу.
Если короб размещается между полом и подоконником, высоту измеряют минимум в трёх точках и передают наименьшее значение. При ограниченном пространстве лучше уменьшить ширину декоративной рамки, но сохранить вентиляционный зазор.
Экраны по размерам: что передать производителю
Чтобы экраны по размерам были изготовлены без ошибок, одной ширины и высоты батареи недостаточно. Приложите простой рисунок от руки с видом спереди и сбоку. На нём отметьте все размеры, положение труб, тип подключения, расстояние до пола и подоконника, глубину ниши и выступ стены.
Сделайте несколько фотографий: общий вид радиатора, трубы с обеих сторон и вид сверху, показывающий вылет подоконника. Рядом можно расположить рулетку, чтобы было легче оценить масштаб.
Перед заказом уточните, входят ли в цены на экраны крепления, вырезы под трубы, съёмные элементы и декоративная отделка. Эти детали могут влиять на стоимость изделия. Если компания предлагает бесплатный замер, доставку и монтаж, услугой особенно удобно воспользоваться при сложной нише, нестандартном подключении, неровных стенах или заказе короба с несколькими вырезами.
Частые ошибки
Главная ошибка — измерять только корпус батареи, не учитывая трубы, краны и терморегулятор. Также часто забывают про вылет подоконника, плинтус и перекос стены. Все значения следует фиксировать в миллиметрах, не округляя их до сантиметров.
Не стоит самостоятельно уменьшать размеры проёма «на глаз» или закладывать допуски без инструкции производителя. Лучше передать фактические параметры и указать способ установки. Нельзя планировать экран вплотную к батарее: отсутствие зазоров ухудшает циркуляцию воздуха, усложняет уборку и мешает обслуживанию отопления.
Правильный замер позволяет получить конструкцию, которая точно встанет на место, сохранит доступ к коммуникациям и не снизит теплоотдачу радиатора. Для плоской решётки важны размеры проёма, для навесной модели — полные габариты батареи и расстояние до подоконника, а для короба — подробная схема всей зоны с трубами, плинтусом и выступающими элементами.
